Ręcznie robiony OPC-2350LU z Androidem

Aby porozmawiać komputerowo z ręczniakiem Icom ID51a, należy zaopatrzyć się w kabel do transmisji danych o nazwie OPC-2350LU. Niestety koszt tego kabla jest tak wysoki, że prawie nikt nie decyduje się na jego osobny zakup. Obecna wersja (ID51a Plus2 dostarczana jest wraz z tym kablem, ponieważ jest to istotna część nowej funkcji ręczniaka, jaką jest możliwość użycia PC lub Androida jako hotspotu w sieci D-STAR)



Kabel pozwala na podłączenie do komputera, i np. wgrywanie nowego firmware-u lub programowanie pamięci. Poprzez dołączoną przejściówkę radio możemy skomunikować również z aplikacją na smartfonie z Androidem. Aplikacja nazywa się RS-MS1A i jest dostępna w Google Play.

Cóż więc zrobić, żeby to połączyć ze sobą? Należy "zrobić" sobie taki kabel.



Od teraz wiemy już co potrzebujemy. Do dzieła.

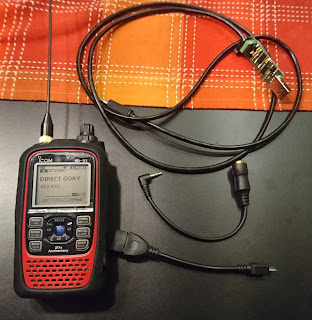

Zestaw składa się z:

  1. Konwerter USB <> RS232 z chipsetem np. FTDI
  2. Kabel z wtyczką 3 polową 2,5mm (u mnie jest kabel z wtykiem 3,5mm + adapter 2,5<>3,5mm)
  3. Adapter USB OTG (gniazdo USB z wtykiem microUSB)



Kabel nadaje się do programowania ręczniaka



Kabel bez problemu współpracuje z wszystkimi moimi urządzeniami z Androidem:

  • Sony Xperia Z5 Compact - Android 7.0
  • Sony Z3 tablet - Android 6.0.1
  • Samsung Galaxy Note II - Android 4.4.2
Ważna informacja! Pamiętajcie o włączeniu funkcji CI-V w swoim Icomie!
