Bluetooth CAT dla Yeasu FT-897D

Jako rozwinięcie mojego starego/nowego hobby, postanowiłem dodać do mojego (pierwszego) radia amatorskiego Yaesu FT897D możliwość zdalnego sterowania protokołem CAT poprzez interfejs Bluetooth.
Istnieje kilka rozwiązań takiego pomysłu. Ponieważ główne złącze CAT znajduje się z tyłu radia można podłączyć moduł zewnętrzny. Ma on jednak pewną wadę bowiem najczęściej blokuje możliwość podłączenia innych akcesoriów.

Rozwiązaniem jest wykorzystanie drugiego złącza CAT (nie takiego oczywistego) znajdującego się w złączu mikrofonu.
Jeden z pomysłów mówi o dodaniu modułu BT do środka mikrofonu https://sites.google.com/site/sp3swj/bt-cat-in-mic-ft897

I rzeczywiście początkowo tak chciałem to zrealizować jednak ostatecznie wybrałem opcję zabudowania modułu na stałe wewnątrz obudowy radia. Oto link do opisu tej procedury http://web.hamradio.hr/9a5n/index.php/ft897

Jedyną jej wadą jest to, że nie wiedziałem jak rozebrać radio żeby dostać się do przedniego panelu. Czytając kilka poradników różnych napraw tego modelu radia udało mi się skompilować wiedzę i ostatecznie wykonać modyfikację. Ogólnie polega na zdjęciu górnej i dolnej blaszanej pokrywy radia pod którymi znajdują się 4 śruby (2 na górze, 2 na dole) trzymające przedni panel. Następnie odpinamy kable, odkręcamy śruby trzymające płytkę drukowaną i wkładamy moduł BT. Ucinamy kabel na odpowiednią długość i lutujemy w odpowiednie miejsca. Potem wszystko skręcamy i już. Jeśli używamy modułu HC-05 lub HC-06 to już wszystko bo domyślne ustawienia są OK. Oczywiście w menu radia ustawiamy MENU 59 = CAT, MENU 19 = 9600

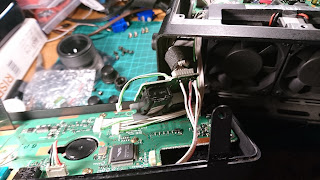

A oto foto:








Ps. nie trzeba zdejmować gałki strojenia :)
